四冲程发动机上用于控制换气的机构也称作气门机构,该机构包括凸轮轴、气门、连接元件和驱动装置,如图1-20 所示。气门机构的任务是快速打开和关闭进气门及排气门。原则上凸轮轴通过曲轴驱动。在凸轮轴上有打开和关闭气门的凸轮。
![](https://www.xiezilouzulinwang.com/wp-content/uploads/2024/05/5660b1e45c9d74961565b69aa7984e4e.webp)
气门是热负荷和机械负荷高的部件。机械高负荷由燃烧压力产生,这会导致气门顶弯曲和在关闭时硬碰撞(冲击)。热高负荷由气门的大表面吸收来自燃烧室的热而产生。在气门中热量首先流向气门座,一小部分通过气门杆流向气门导管。进气门温度可达到300~500℃,排气门温度可达到600~800℃。
气门由凸轮轴驱动,或者通过中间摇臂驱动,因此摇臂或者凸轮轴与气门顶部之间就要留有一定的间隙。由于发动机在工作时温度较高,如果冷态下无间隙,那么高温状态下摇臂或者凸轮轴会把气门顶住,导致气门常开关闭不严。
气门间隙如图1-21 所示。在留间隙的时候如果留得过大会导致发动机运行时气门声音过大,因此一般气门间隙在冷态时进气门为0.2mm,排气门为0.3mm。
![](https://www.xiezilouzulinwang.com/wp-content/uploads/2024/05/df788ae6df7a1eb7f53e3ef97f215298.webp)

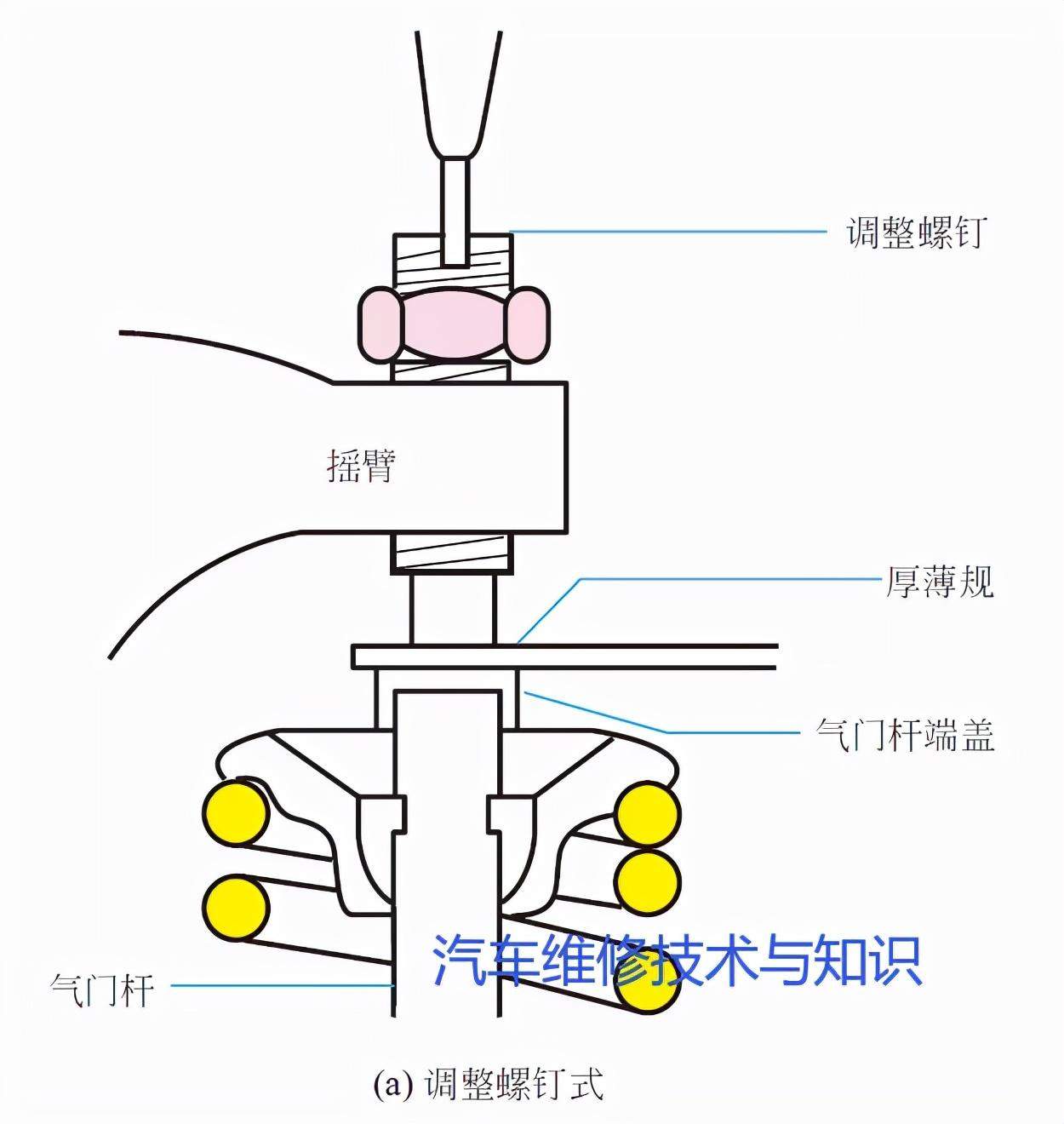

在调整时需要把凸轮轴的“桃心”偏离气门,使用厚薄规测量间隙。如不符合规定,可以调整螺钉来调整气门间隙,如图1-22(a)所示。
如果是由凸轮轴直接驱动式,那么在气门上面就会安装一个气门顶桶,气门顶桶分为两种,一种是自调整式,一种是调整垫片式。自调整式是通过机油压力调节的;而调整垫片式则需要人为调整,如图1-22(b) 所示。
![](https://www.xiezilouzulinwang.com/wp-content/uploads/2024/05/3d0ff6e78791b322f77c8db916244c8e.jpg)
![](https://www.xiezilouzulinwang.com/wp-content/uploads/2024/05/358705e8810e6eb22efd1b6c673df8d5.webp)
调整方法如下。第一步: 先使用厚薄规测量原车未调整状态下的气门间隙,并记录下来。如表1-1 所示。
例如:
![](https://www.xiezilouzulinwang.com/wp-content/uploads/2024/05/2ea7dd1832cd53e75bdb6ba0e95d9b64.webp)
第二步: 把需要调整的调整垫片取下来,无须调整的不用取。如表1-2 所示。注意:允许误差在0.05mm 以内。
![](https://www.xiezilouzulinwang.com/wp-content/uploads/2024/05/3c95246acd111699d4c0aa3b8dfb8a09.png)
第三步: 根据需要调整的气门拆下调整垫片。需要增大气门间隙就改薄垫片、减小气门间隙就增厚垫片的原理计算出需要垫片厚度。如表1-3 所示。例如:
![](https://www.xiezilouzulinwang.com/wp-content/uploads/2024/05/148e25593832ccb04211a912fda0f1e9.webp)
第四步: 根据计算公式“需要垫片厚度= 原始垫片厚度+(测量间隙- 目标间隙)”计算出新垫片厚度。如表1-4 所示。
![](https://www.xiezilouzulinwang.com/wp-content/uploads/2024/05/9d2e0c8c6ed832d85702b34d00512c2e.webp)
